1、概述
目前煤礦井下均裝備了較完備的安全生產監控系統，調度人員能夠及時了解和掌握井下的安全情況。但遇到緊急突發情況需要井下工作人員迅速疏散和撤離時，由于井下人員工作區域廣、流動性大，調度人員無法將報警和疏散信息及時而有效地傳達給每個井下作業人員，從而導致安全事故的發生。
因此“礦井語音廣播系統”在煤礦井下的安裝使用，可以作為煤礦安全系統的一個組成部分，為煤礦安全生產提供一種有效的廣播聯絡手段。
為了加快“礦井語音廣播系統”在煤礦井下的裝備進程，節省安裝“礦井語音廣播系統”所需的通訊電纜，可以利用井下調度通訊系統來組成“礦井語音廣播系統”。 基于井下調度通訊系統，可以組成“調度式”礦井語音廣播系統。
2、“調度式”廣播系統（KTT103）組成及性能特點
2.1 “調度式”廣播系統（KTT103）組成
“調度式”廣播系統（KTT103）由：調度交換機（原有調度設備）、KZD-20H-A廣播操作臺和廣播音源計算機、KTT103井下擴音站、井下調度通訊線路（原有通訊線路）等組成。

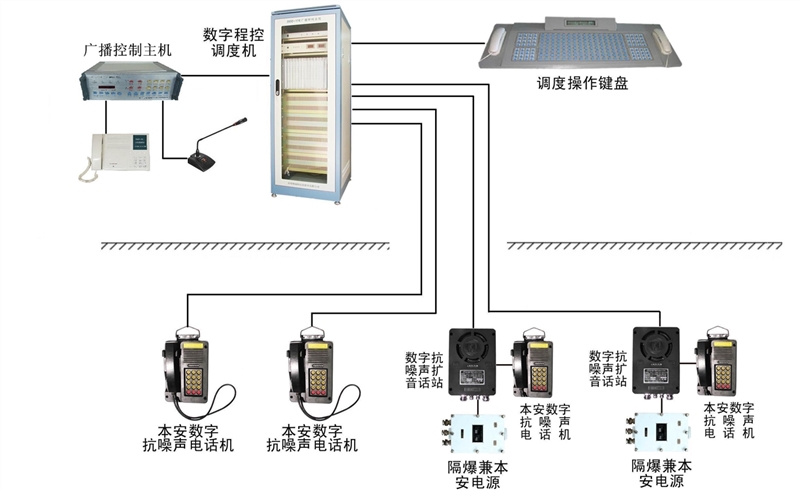

“調度式”廣播系統（KTT103）組成框圖如圖所示。本系統可實現救災緊急廣播、常規語音及音樂廣播；但在廣播狀態中，井下擴音話站不具有通訊聯絡功能。
（1）KZD-20H-A廣播操作臺和廣播音源計算機
KZD-20H-A廣播操作臺安裝了廣播操作鍵，內置標準報警聲和報警語音并具有多種接口，可接入麥克風、廣播音源計算機及其它播放設備。廣播音源計算機安裝了廣播操作軟件、并存貯著需播放的報警語音和背景音樂。
調度人員使用廣播操作臺上的按鍵，可進行廣播功能操作；調度人員使用廣播音源計算機的廣播操作軟件，也可進行廣播功能操作。
（2）KTT103井下擴音站
KTT103.1擴音站安裝在井下需要廣播的工作崗位上，由KTT103.2電源為其供電，并通過ab線接入系統。KTT103.2電源內部配置了免維護蓄電池，井下交流停電后，本電源可維持KTT103.1擴音站連續工作時間不小于2小時。
◆ 擴音站廣播音質良好
擴音站可廣播報警聲、報警語音、背景音樂、宣傳語音，擴音站播放的音樂和語音音質良好。
◆ 擴音站廣播響度良好
在距擴音站0～100米的巷道中，可清晰聽見報警聲和音樂聲；在距擴音站0～60米的巷道中，可清晰聽見廣播語音。
◆ 擴音站具有通訊功能
擴音站接入本安話機后，可實現擴音站與調度的雙工通話功能、擴音站與擴音站的雙工通話功能。
2.2 “調度式”廣播系統（KTT103）性能特點
（1）利用井下調度通訊系統來組成“礦井語音廣播系統”；井下擴音站在調度通訊狀態中，能實現抗噪聲擴音通訊。
（2）調度人員利用調度交換機的組擴/全擴功能，即可啟動/停止緊急或常規廣播（可進行分區/全線廣播）。
◆“調度式”廣播系統具有調度通訊功能（原有調度交換機功能）、廣播控制功能等2大功能。本廣播系統安裝簡便、投資節省。但在廣播狀態中，井下擴音話站不具有通訊聯絡功能。
2.3 “調度式”廣播系統（KTT103）主要功能
（1）報警廣播功能
緊急情況下，調度人員可以啟動報警廣播，將報警聲和報警語音在井下各廣播站點進行分區/全線廣播，為井下工作人員疏散撤離提供必要的聲訊信息；同時調度人員的指揮命令，也可通過麥克風在井下各廣播站點進行分區/全線廣播。
（2）常規廣播功能
正常情況下，調度人員可以啟動常規廣播，可將音源播放計算機播放的背景音樂、宣傳語音，在井下各廣播站點分區/全線廣播；
（3）常規廣播狀態中的通訊聯絡功能
擴音站配接本安電話機后，在常規廣播狀態中可實現廣播調度站與擴音站的擴音通訊及雙工通話、擴音站之間的雙工通話功能。
（4）后備電源功能
井下交流停電后, 井下擴音站可連續工作時間不小于2小時。
（5）調度通訊狀態中的通訊聯絡功能
擴音站配接本安電話機后，在調度通訊狀態中可實現廣播調度與擴音站的擴音通訊及雙工通話、擴音站之間的擴音通訊及雙工通話功能。
擴音通訊功能（擴音站可將鈴流擴音輸出），可解決人員流動性和工作區域廣的通訊問題。
